- 產品參數
- 產品結構
- 產品應用

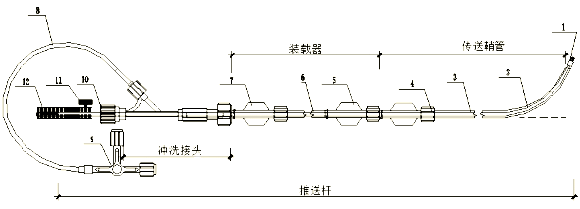

1.推送桿螺絲；2.推送桿；3.傳送鞘管；4.傳送鞘管座；5.裝載器頭端座；6.裝載器導管；7.裝載器尾端座；8.延長管；9.三通閥；10.止血閥；11.緊固螺絲；12.旋轉手柄
圖1封堵器介入輸送裝置總裝圖一

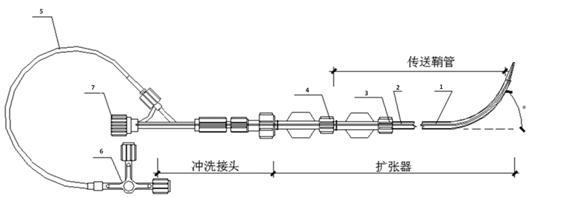

1.擴張器導管；2.傳送鞘管導管；3.傳送鞘管座；4.擴張器座；5.延長管；6.三通閥；7.止血閥
圖2封堵器介入輸送裝置總裝圖二
本產品有2種型號，DS-A（用于輸送房間隔缺損封堵器）和DS-P/V（用于輸送室間隔缺損封堵器和動脈導管未閉封堵器），每種型號對應不同規格（分別為DS-A 8F、DS-A 9F、DS-A 10F、DS-A 12F、DS-A 14F、DS-P/V 5F、DS-P/V 6F、DS-P/V 7F、DS-P/V 8F、DS-P/V 9F、DS-P/V 10F、DS-P/V 12F、DS-P/V 14F）以適應輸送不同封堵器大小的需要。
表1 封堵器型號及最小配合鞘管
|
鞘管規格 封堵器型號 |
5F |
6F |
7F |
8F |
9F |
10F |
12F |
14F |
|
ASDO-Ⅰ |
/ |
/ |
/ |
07-09 |
10-14 |
15-21 |
22-32 |
34-42 |
|
VSDO-Ⅰ |
02-04 |
05 |
06-07 |
08-10 |
11-14 |
15-16 |
/ |
/ |
|
PDAO-Ⅰ |
/ |
04-06 |
06-08~08-10 |
10-12~12-14 |
14-16 |
16-18 |
18-20~20-22 |
22-24~24-26 |
